пневматические ПРИВОДЫ
Другая продукция

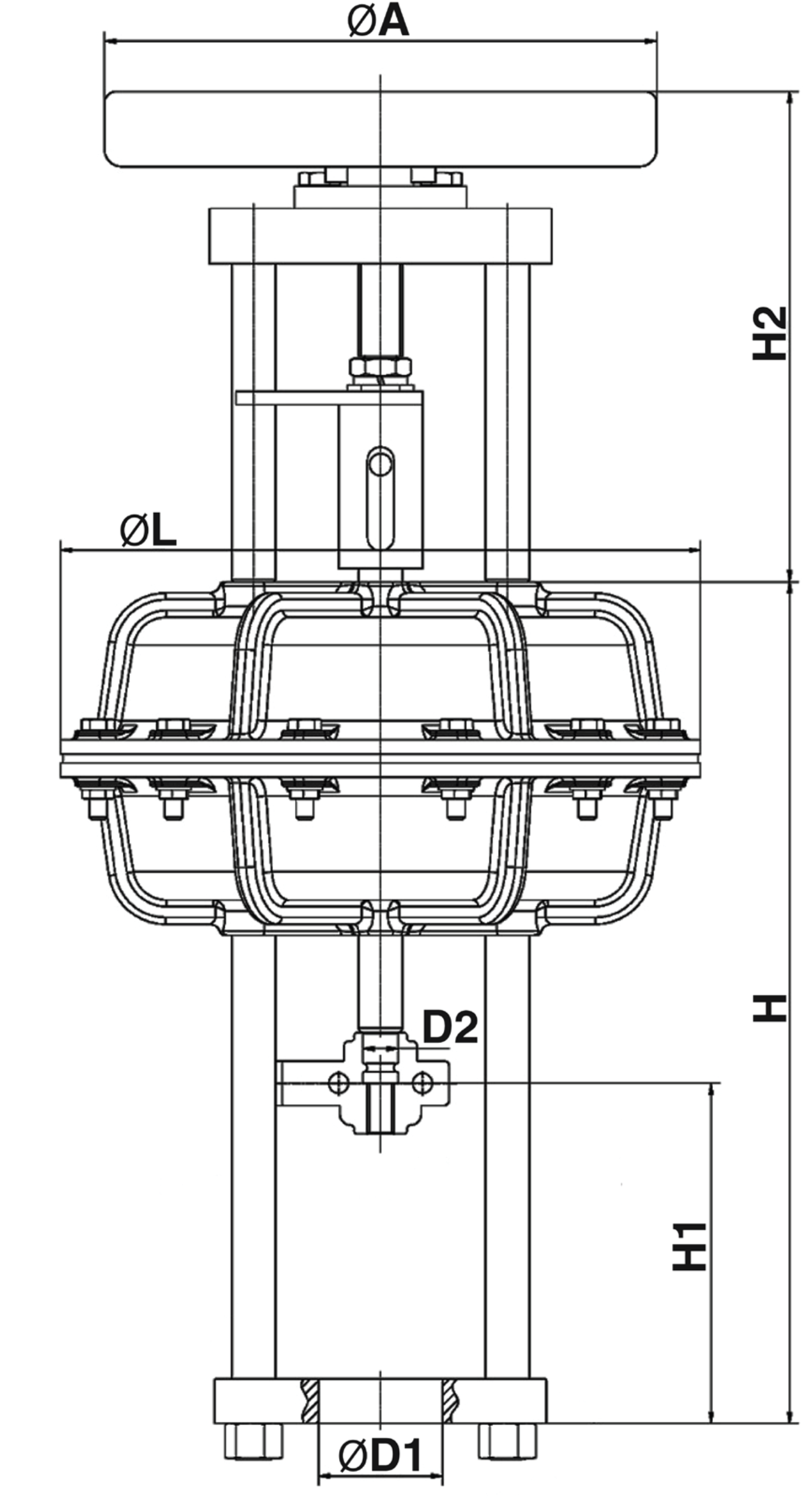

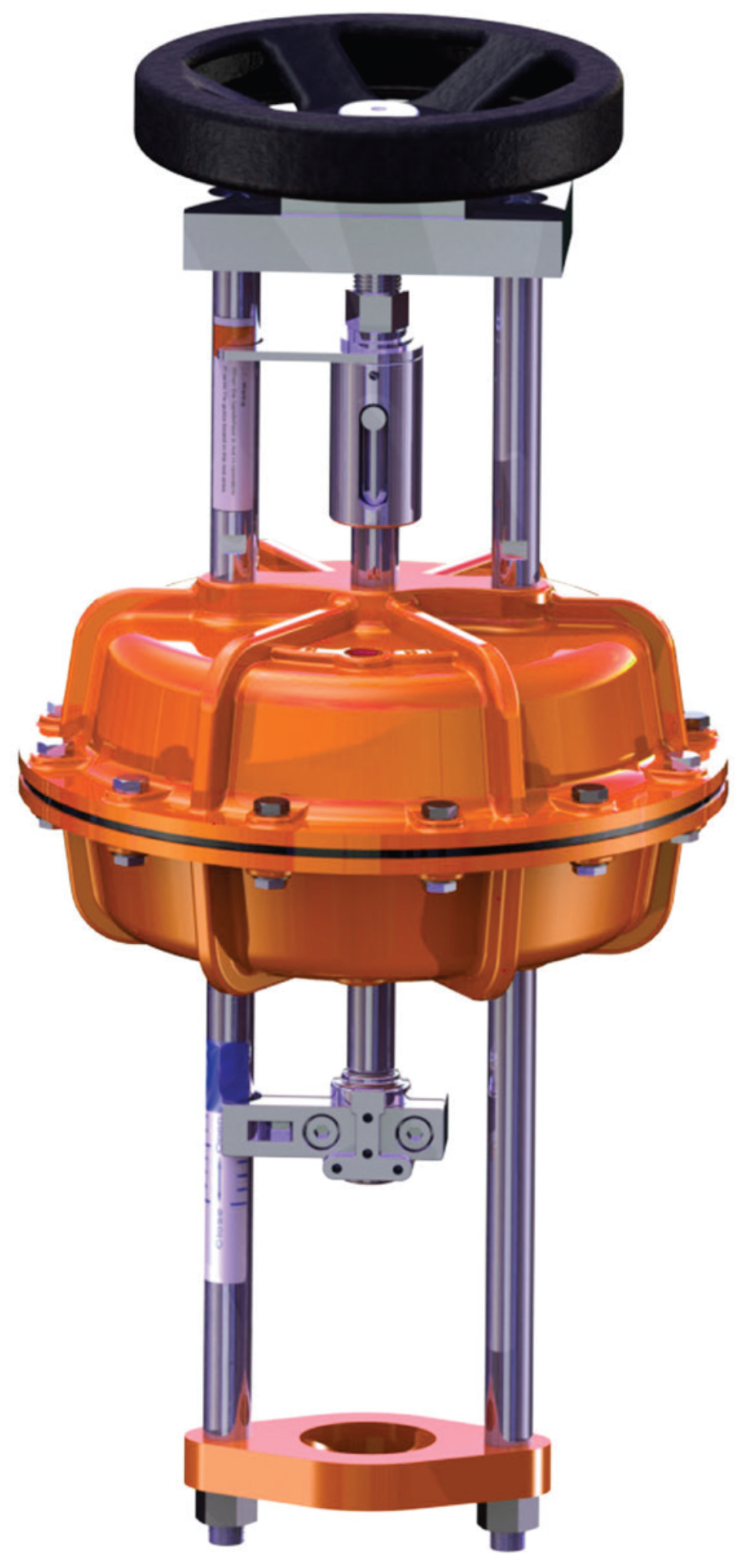

Пневматические приводы подъемного типа серии Т-РА
Изготовление и поставка:
Модель и конструктивное исполнение:
• Т-РА1 - пружинно-мембранный привод одностороннего действия.
Многопружинная реверсируемая конструкция дает возможность
адаптировать приводы к различным параметрам эксплуатации.
Применение и назначение:
• Пневмоприводы предназначены для управления запорно-регулирующей или отсечной арматурой с линейным движением штока.
• Приводы изготавливаются климатических исполнений У1, УХЛ1 и
М1 (при поставке в районы с морским климатом) по ГОСТ 15150.
Величина хода:
• 16-100 мм.
Максимальное давление питания в приводе:
• 6 бар - для пружинно-мембранных приводов.
Рабочая среда:
• Приводы предназначены для управления сухим и чистым воздухом или азотом. Во избежание образования конденсата и обмерзания точка росы воздуха питания должна быть не
менее, чем на 10 ºС ниже минимальной температуры окружающей среды.
Предусмотрено специальное исполнение для работы на природном газе.
• Требования к фильтрации:
- для регулирующей арматуры определяется требованиями к позиционеру (обычно - 5 мкм).
- для отсечной арматуры - 40 мкм.
Материалы:
• Корпус - алюминий, углеродистая сталь с эпоксидным лакокрасочным покрытием.
• Стойка - нержавеющая сталь.
• Шток - нержавеющая сталь.
Температурные исполнения:
• Стандартное: от -30 до +80 ºС.
• Низкотемпературное: от -60 до +80 ºС.
Техническое описание:
• Приводы имеют компактную конструкцию с малыми весом и габаритами. Различные ва-
рианты исполнений позволяют адаптировать приводы для любых условий эксплуатации.

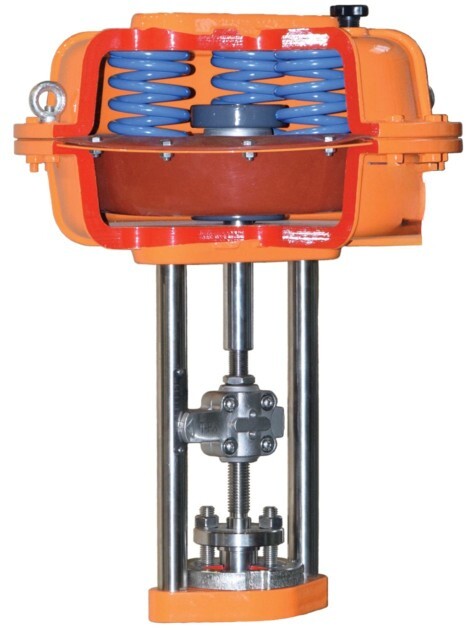

• Мембраны обеспечивают плавное преобразование пневматического сигнала в линейное
(поступательное) перемещение штока привода. Мембрана соединяется со штоком посредством диска диафрагмы и разделяет полость привода на камеру подачи давления и пружинный картридж.
• Шток привода соединяется со штоком арматуры посредством соединительного устройства, являющегося индикатором положения. Шток направляется в опоре скольжения (направляющей втулке), снабжённой уплотнительными кольцами и, при необходимости, грязесъёмной манжетой.
Модель и конструктивное исполнение:
• Т-РА1 - пружинно-мембранный привод одностороннего действия.
Многопружинная реверсируемая конструкция дает возможность
адаптировать приводы к различным параметрам эксплуатации.
Применение и назначение:
• Пневмоприводы предназначены для управления запорно-регулирующей или отсечной арматурой с линейным движением штока.
• Приводы изготавливаются климатических исполнений У1, УХЛ1 и
М1 (при поставке в районы с морским климатом) по ГОСТ 15150.
Величина хода:
• 16-100 мм.
Максимальное давление питания в приводе:
• 6 бар - для пружинно-мембранных приводов.
Рабочая среда:
• Приводы предназначены для управления сухим и чистым воздухом или азотом. Во избежание образования конденсата и обмерзания точка росы воздуха питания должна быть не
менее, чем на 10 ºС ниже минимальной температуры окружающей среды.
Предусмотрено специальное исполнение для работы на природном газе.
• Требования к фильтрации:
- для регулирующей арматуры определяется требованиями к позиционеру (обычно - 5 мкм).
- для отсечной арматуры - 40 мкм.
Материалы:
• Корпус - алюминий, углеродистая сталь с эпоксидным лакокрасочным покрытием.
• Стойка - нержавеющая сталь.
• Шток - нержавеющая сталь.
Температурные исполнения:
• Стандартное: от -30 до +80 ºС.
• Низкотемпературное: от -60 до +80 ºС.
Техническое описание:
• Приводы имеют компактную конструкцию с малыми весом и габаритами. Различные ва-
рианты исполнений позволяют адаптировать приводы для любых условий эксплуатации.
• Мембраны обеспечивают плавное преобразование пневматического сигнала в линейное
(поступательное) перемещение штока привода. Мембрана соединяется со штоком посредством диска диафрагмы и разделяет полость привода на камеру подачи давления и пружинный картридж.
• Шток привода соединяется со штоком арматуры посредством соединительного устройства, являющегося индикатором положения. Шток направляется в опоре скольжения (направляющей втулке), снабжённой уплотнительными кольцами и, при необходимости, грязесъёмной манжетой.

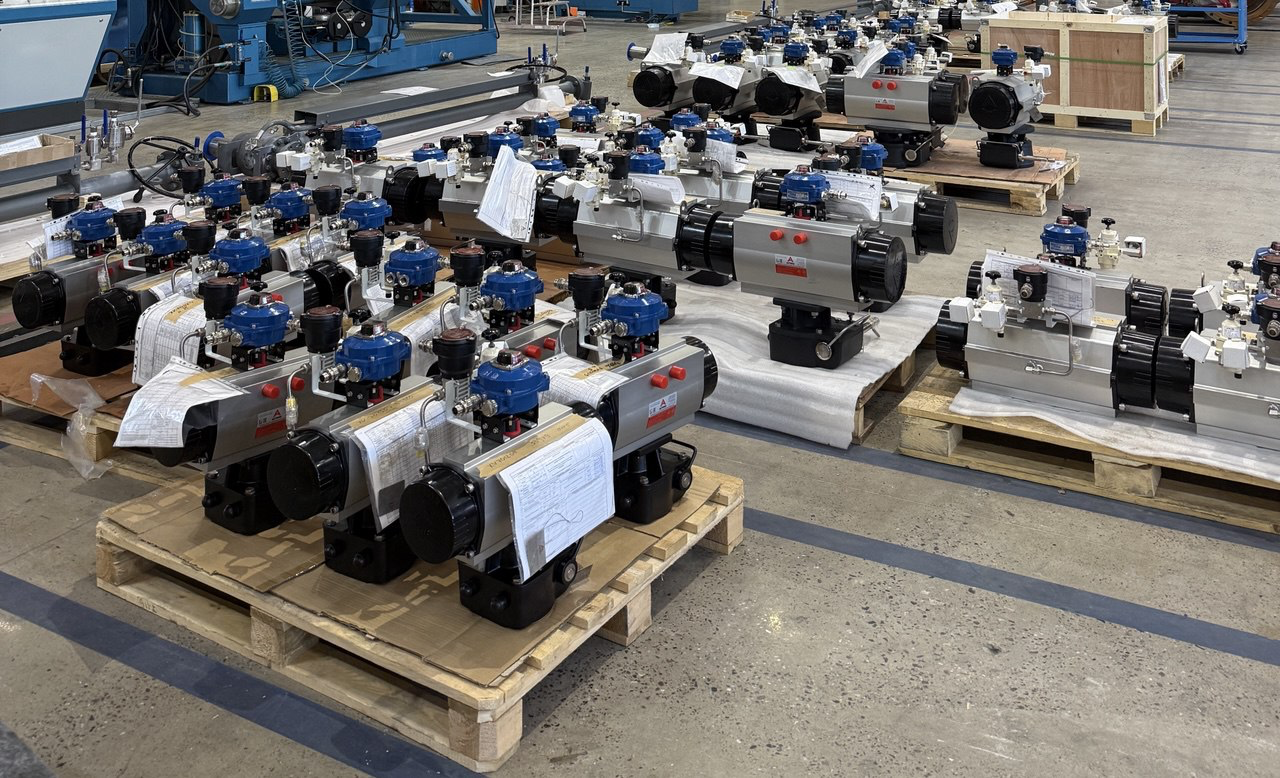

Кулисные
Для четверть-оборотной арматуры
Крутящий момент до 250 000 Нм
Рабочее давление 3…6 бар
Двойного действия и с возвратной пружиной
25 типоразмеров
Исполнения: −20…+80, −40…+80, −50…+80, −60…+80
Типы дублёров: механический, гидравлический
В компании Actreg внедрена система менеджмента качества, сертифицированная в соответствии с требованиями ISO 9001:2008 для проектирования, развития производства и распространения пневматических приводов и оборудования для трубопроводной отрасли. Сертификат BVQI №ESPMDD005463.
В соответствии с требованиями Директивы 97/23/EC по оборудованию, приводы Actreg поршневого типа классифицируются следующим образом: SY01F14200-Категория SEP, процедура H1.
Модели от SY01F14 250 до SY01F25 400 — категория I, процедура H1;
SY01F25 450 до SY01F40 600 — категория II, процедура H1;
SY01F40 700 до SY01F60 900 — категория III, процедура H1;
SY01F601000 до SY01F601100 — категория IV, процедура H1.
Все пневматические приводы Actreg предназначены для использования в потенциально взрывоопасной зоне — группа II, категория 2, подходят для зон 1, 2, 21 и 22 в соответствии с Annex VIII Директива 94/9/CE (ATEX). Технические данные можно найти в LCIE, №LCIE 11 AR 011.
Пневматические приводы Actreg имеют сертификат SIL 3, что обеспечивает достаточную безопасность против систематических ошибок в проектировании.
Крутящий момент до 250 000 Нм
Рабочее давление 3…6 бар
Двойного действия и с возвратной пружиной
25 типоразмеров
Исполнения: −20…+80, −40…+80, −50…+80, −60…+80
Типы дублёров: механический, гидравлический
В компании Actreg внедрена система менеджмента качества, сертифицированная в соответствии с требованиями ISO 9001:2008 для проектирования, развития производства и распространения пневматических приводов и оборудования для трубопроводной отрасли. Сертификат BVQI №ESPMDD005463.
В соответствии с требованиями Директивы 97/23/EC по оборудованию, приводы Actreg поршневого типа классифицируются следующим образом: SY01F14200-Категория SEP, процедура H1.
Модели от SY01F14 250 до SY01F25 400 — категория I, процедура H1;
SY01F25 450 до SY01F40 600 — категория II, процедура H1;
SY01F40 700 до SY01F60 900 — категория III, процедура H1;
SY01F601000 до SY01F601100 — категория IV, процедура H1.
Все пневматические приводы Actreg предназначены для использования в потенциально взрывоопасной зоне — группа II, категория 2, подходят для зон 1, 2, 21 и 22 в соответствии с Annex VIII Директива 94/9/CE (ATEX). Технические данные можно найти в LCIE, №LCIE 11 AR 011.
Пневматические приводы Actreg имеют сертификат SIL 3, что обеспечивает достаточную безопасность против систематических ошибок в проектировании.
Реечные
Для четверть-оборотной арматуры
Крутящий момент до 6 500 Нм
Рабочее давление 2,5…8 бар
Двойного действия и с возвратной пружиной
Присоединение по ISO 5211 или DIN 3337
14 типоразмеров
Исполнения: −30…+100, −40…+80, −50…+80, −60…+80, антикоррозионное
В компании Actreg внедрена система менеджмента качества, сертифицированная в соответствии с требованиями ISO 9001:2008 для проектирования, развития производства и распространения пневматических приводов и оборудования для трубопроводной отрасли. Сертификат BVQI №ESPMDD005463.
Модели ADA/ASR от 10 до 300 классифицируются по категориям SEP в соответствии с требованиями Директивы по оборудованию 97/23/EC. Модели ADA/ASR от 500 до 4000 классифицируются по категории I, процедура A.
Все пневматические приводы Actreg предназначены для использования в потенциально взрывоопасной зоне — группа II, категория 2, подходят для зон 1, 2, 21 и 22 в соответствии с Annex VIII Директива 94/9/CE (ATEX). Технические данные можно найти в LCIE, №LCIE 05 AR 022.
Пневматические приводы Actreg имеют сертификат SIL 3, что обеспечивает достаточную безопасность против систематических ошибок в проектировании.
Крутящий момент до 6 500 Нм
Рабочее давление 2,5…8 бар
Двойного действия и с возвратной пружиной
Присоединение по ISO 5211 или DIN 3337
14 типоразмеров
Исполнения: −30…+100, −40…+80, −50…+80, −60…+80, антикоррозионное
В компании Actreg внедрена система менеджмента качества, сертифицированная в соответствии с требованиями ISO 9001:2008 для проектирования, развития производства и распространения пневматических приводов и оборудования для трубопроводной отрасли. Сертификат BVQI №ESPMDD005463.
Модели ADA/ASR от 10 до 300 классифицируются по категориям SEP в соответствии с требованиями Директивы по оборудованию 97/23/EC. Модели ADA/ASR от 500 до 4000 классифицируются по категории I, процедура A.
Все пневматические приводы Actreg предназначены для использования в потенциально взрывоопасной зоне — группа II, категория 2, подходят для зон 1, 2, 21 и 22 в соответствии с Annex VIII Директива 94/9/CE (ATEX). Технические данные можно найти в LCIE, №LCIE 05 AR 022.
Пневматические приводы Actreg имеют сертификат SIL 3, что обеспечивает достаточную безопасность против систематических ошибок в проектировании.
