Регулирующая арматура
Другая продукция

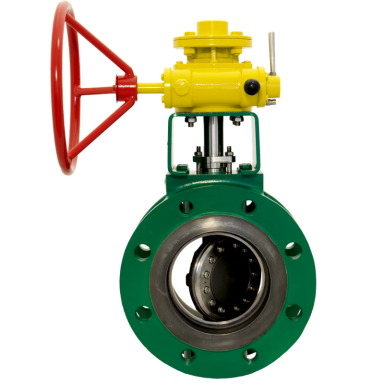

Затвор дисковый
ЕНМ
ЕНМ
Дисковый затвор с тройным эксцентриситетом.
Назначение: запорная, регулирующая арматура
Номинальный диаметр: DN 80−500 (от 3″ до 20″)
Присоединение: фланцевое, стяжное (межфланцевое или с ввертными шпильками)
Номинальное давление: PN 16−40 (ANSI 150−300)
Рабочая температура: от -60°С до +450°С
Материал корпуса: углеродистая сталь, нержавеющая сталь, хладостойкая легированная сталь. Другие материалы доступны по запросу
Привод: пневматический — реечный, кулисный, двойного действия или пружинно-возвратный; электрический; ручной — рычаг, механический редуктор
Уплотнение: нержавеющая сталь + графит
Герметичность: класс A по ГОСТ 9544–2015/EN 12266−1, класс IV, V, VI ANSI/FCI 70−2−2006
Специальные исполнения: стойкое к сероводороду; для работы на кислороде; с паровой рубашкой обогрева; с присоединениями по стандарту ANSI и др.
Дисковые затворы предназначены для установки в качестве запорных устройств на технологических линиях химической, нефтехимической, нефтяной, нефтеперерабатывающей, газовой и других отраслей промышленности.
Затворы могут выполнять функции регулирующих или запорно-регулирующих устройств
Назначение: запорная, регулирующая арматура
Номинальный диаметр: DN 80−500 (от 3″ до 20″)
Присоединение: фланцевое, стяжное (межфланцевое или с ввертными шпильками)
Номинальное давление: PN 16−40 (ANSI 150−300)
Рабочая температура: от -60°С до +450°С
Материал корпуса: углеродистая сталь, нержавеющая сталь, хладостойкая легированная сталь. Другие материалы доступны по запросу
Привод: пневматический — реечный, кулисный, двойного действия или пружинно-возвратный; электрический; ручной — рычаг, механический редуктор
Уплотнение: нержавеющая сталь + графит
Герметичность: класс A по ГОСТ 9544–2015/EN 12266−1, класс IV, V, VI ANSI/FCI 70−2−2006
Специальные исполнения: стойкое к сероводороду; для работы на кислороде; с паровой рубашкой обогрева; с присоединениями по стандарту ANSI и др.
Дисковые затворы предназначены для установки в качестве запорных устройств на технологических линиях химической, нефтехимической, нефтяной, нефтеперерабатывающей, газовой и других отраслей промышленности.
Затворы могут выполнять функции регулирующих или запорно-регулирующих устройств

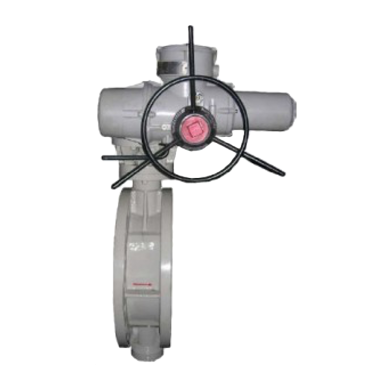

Затвор дисковый
Т-ТТ
Т-ТТ
Назначение: запорная, отсечная, регулирующая арматура
Номинальный диаметр: DN 50−2000 (от 2″ до 80″)
Присоединение: фланцевое, стяжное (межфланцевое), под приварку
Номинальное давление: PN 16−100 (ANSI 150−600)
Рабочая температура: от -196°С до +600°С
Материал корпуса: углеродистая сталь, нержавеющая сталь, хладостойкая легированная сталь. Другие материалы доступны по запросу
Привод: пневматический — реечный, кулисный, двойного действия или пружинно-возвратный; электрический; ручной — рычаг, механический редуктор
Уплотнение: металл-металл, полимерное
Герметичность: класс A по ГОСТ 9544–2015/EN 12266−1, класс VI ANSI/FCI 70−2−2006
Основные опции: криогенное исполнение; подземное исполнение
Дисковые затворы предназначены для установки в качестве регулирующих, отсечных и запорных устройств на технологических линиях химической, нефтехимической, нефтяной, нефтеперерабатывающей, газовой и других отраслей промышленности. Затворы могут выполнять функции регулирующих или запорно-регулирующих устройств.
Номинальный диаметр: DN 50−2000 (от 2″ до 80″)
Присоединение: фланцевое, стяжное (межфланцевое), под приварку
Номинальное давление: PN 16−100 (ANSI 150−600)
Рабочая температура: от -196°С до +600°С
Материал корпуса: углеродистая сталь, нержавеющая сталь, хладостойкая легированная сталь. Другие материалы доступны по запросу
Привод: пневматический — реечный, кулисный, двойного действия или пружинно-возвратный; электрический; ручной — рычаг, механический редуктор
Уплотнение: металл-металл, полимерное
Герметичность: класс A по ГОСТ 9544–2015/EN 12266−1, класс VI ANSI/FCI 70−2−2006
Основные опции: криогенное исполнение; подземное исполнение
Дисковые затворы предназначены для установки в качестве регулирующих, отсечных и запорных устройств на технологических линиях химической, нефтехимической, нефтяной, нефтеперерабатывающей, газовой и других отраслей промышленности. Затворы могут выполнять функции регулирующих или запорно-регулирующих устройств.

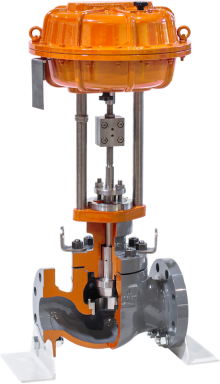

Клапан запорно-регулирующий
Т-КРМ1
Т-КРМ1
Назначение: запорно-регулирующая арматура
Номинальный диаметр: DN 25−150 (от 1″ до 6″)
Присоединение: фланцевое, под приварку
Номинальное давление: PN 16−420 (ANSI 150−2500)
Рабочая температура: от -100°С до +540°С
Характеристика регулирования: линейная, равнопроцентная
Форма корпуса: проходной, угловой
Материал корпуса: углеродистая сталь, нержавеющая сталь, хладостойкая легированная сталь. Другие материалы доступны по запросу
Привод: пневматический — пружинно-мембранный, поршневой одностороннего и двойного действия; электрический; ручной
Затвор: металл по металлу, полимерное уплотнение
Герметичность: класс IV ANSI/FCI 70−2−2006, опция — класс A по ГОСТ 9544–2015/EN 12266−1, классы V, VI ANSI/FCI 70−2−2006
Основные опции: различные конструктивные исполнения затворов в зависимости от рабочих параметров; большой выбор пропускных способностей, криогенного исполнения; с рубашкой обогрева; другие опции по запросу.
Односедельные клапаны предназначены для установки в качестве запорно-регулирующих устройств на технологических линиях химической, нефтехимической, нефтяной, нефтеперерабатывающей, газовой и других отраслей промышленности.
Номинальный диаметр: DN 25−150 (от 1″ до 6″)
Присоединение: фланцевое, под приварку
Номинальное давление: PN 16−420 (ANSI 150−2500)
Рабочая температура: от -100°С до +540°С
Характеристика регулирования: линейная, равнопроцентная
Форма корпуса: проходной, угловой
Материал корпуса: углеродистая сталь, нержавеющая сталь, хладостойкая легированная сталь. Другие материалы доступны по запросу
Привод: пневматический — пружинно-мембранный, поршневой одностороннего и двойного действия; электрический; ручной
Затвор: металл по металлу, полимерное уплотнение
Герметичность: класс IV ANSI/FCI 70−2−2006, опция — класс A по ГОСТ 9544–2015/EN 12266−1, классы V, VI ANSI/FCI 70−2−2006
Основные опции: различные конструктивные исполнения затворов в зависимости от рабочих параметров; большой выбор пропускных способностей, криогенного исполнения; с рубашкой обогрева; другие опции по запросу.
Односедельные клапаны предназначены для установки в качестве запорно-регулирующих устройств на технологических линиях химической, нефтехимической, нефтяной, нефтеперерабатывающей, газовой и других отраслей промышленности.

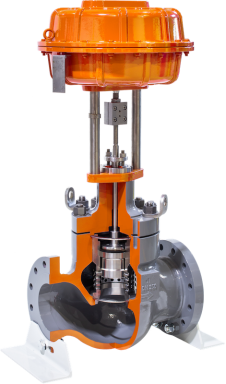

Клапан запорно-регулирующий
Т-КРМ2
Т-КРМ2
Назначение: запорно-регулирующая арматура
Номинальный диаметр: DN 50−500 (от 2″ до 20″)
Присоединение: фланцевое, под приварку
Номинальное давление: PN 16−420 (ANSI 150−2500)
Рабочая температура: от -100°С до +540°С
Характеристики регулирования: линейная, равнопроцентная
Форма корпуса: проходной, угловой
Материал корпуса: углеродистая сталь, нержавеющая сталь, хладостойкая легированная сталь. Другие материалы доступны по запросу
Привод: пневматический — пружинно-мембранный, поршневой одностороннего и двойного действия; электрический; ручной
Затвор: металл по металлу, полимерное уплотнение
Герметичность: класс IV ANSI/FCI 70−2−2006, опция — класс A по ГОСТ 9544–2015/EN 12266−1, классы V, VI ANSI/FCI 70−2−2006
Основные опции: антикавитационные/антишумовые исполнения затворов, большой выбор пропускных способностей, криогенного исполнения; с рубашкой обогрева; другие опции по запросу.
Клеточные клапаны предназначены для установки в качестве запорно-регулирующих устройств на технологических линиях химической, нефтехимической, нефтяной, нефтеперерабатывающей, газовой и других отраслей промышленности.
Номинальный диаметр: DN 50−500 (от 2″ до 20″)
Присоединение: фланцевое, под приварку
Номинальное давление: PN 16−420 (ANSI 150−2500)
Рабочая температура: от -100°С до +540°С
Характеристики регулирования: линейная, равнопроцентная
Форма корпуса: проходной, угловой
Материал корпуса: углеродистая сталь, нержавеющая сталь, хладостойкая легированная сталь. Другие материалы доступны по запросу
Привод: пневматический — пружинно-мембранный, поршневой одностороннего и двойного действия; электрический; ручной
Затвор: металл по металлу, полимерное уплотнение
Герметичность: класс IV ANSI/FCI 70−2−2006, опция — класс A по ГОСТ 9544–2015/EN 12266−1, классы V, VI ANSI/FCI 70−2−2006
Основные опции: антикавитационные/антишумовые исполнения затворов, большой выбор пропускных способностей, криогенного исполнения; с рубашкой обогрева; другие опции по запросу.
Клеточные клапаны предназначены для установки в качестве запорно-регулирующих устройств на технологических линиях химической, нефтехимической, нефтяной, нефтеперерабатывающей, газовой и других отраслей промышленности.

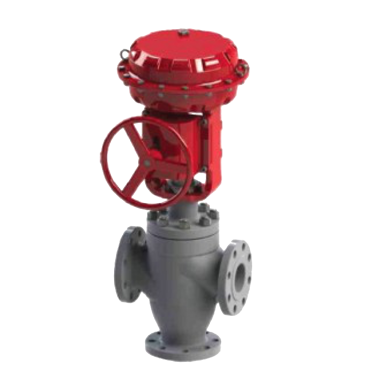

Клапан регулирующий трёхходовой Т-КР3
Назначение: запорно-регулирующая арматура
Номинальный диаметр: DN 20−300 (от ¾″ до 12″)
Присоединение: фланцевое, под приварку
Номинальное давление: PN 16−100 (ANSI 150−600)
Рабочая температура: от -196°С до +570°С
Материал корпуса: углеродистая сталь, нержавеющая сталь, хладостойкая легированная сталь. Другие материалы доступны по запросу
Привод: пневматический — пружинно-мембранный, поршневой одностороннего и двойного действия; электрический; ручной
Затвор: металл по металлу
Герметичность: класс IV ANSI/FCI 70−2−2006
Основные опции: распределительная и смесительная конструкция, возможность заужения в затворе относительно размера корпуса, криогенного исполнения; с рубашкой обогрева; другие опции по запросу.
Трехходовые клапаны предназначены для установки в качестве запорно-регулирующих устройств на технологических линиях химической, нефтехимической, нефтяной, нефтеперерабатывающей, газовой и других отраслей промышленности.
Номинальный диаметр: DN 20−300 (от ¾″ до 12″)
Присоединение: фланцевое, под приварку
Номинальное давление: PN 16−100 (ANSI 150−600)
Рабочая температура: от -196°С до +570°С
Материал корпуса: углеродистая сталь, нержавеющая сталь, хладостойкая легированная сталь. Другие материалы доступны по запросу
Привод: пневматический — пружинно-мембранный, поршневой одностороннего и двойного действия; электрический; ручной
Затвор: металл по металлу
Герметичность: класс IV ANSI/FCI 70−2−2006
Основные опции: распределительная и смесительная конструкция, возможность заужения в затворе относительно размера корпуса, криогенного исполнения; с рубашкой обогрева; другие опции по запросу.
Трехходовые клапаны предназначены для установки в качестве запорно-регулирующих устройств на технологических линиях химической, нефтехимической, нефтяной, нефтеперерабатывающей, газовой и других отраслей промышленности.

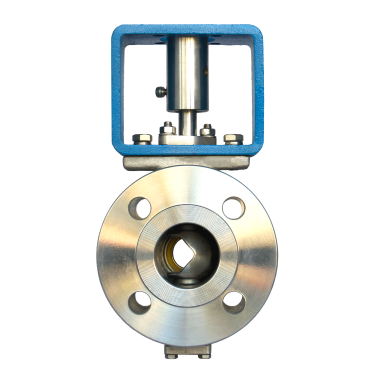

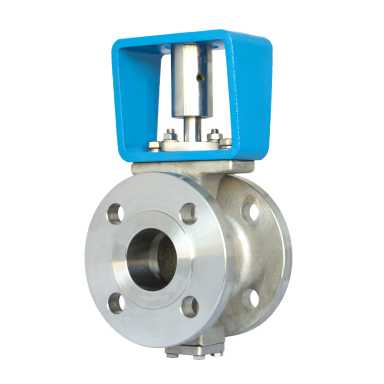

Клапан сегментный с V-вырезом
Т-СВ2
Т-СВ2
Назначение: запорно-регулирующая арматура
Номинальный диаметр: DN 25−300 (от 1″ до 12″)
Присоединение: фланцевое, под приварку
Номинальное давление: PN 16−40 (ANSI 150−300)
Рабочая температура: от -196°С до +400°С
Материал корпуса: углеродистая сталь, нержавеющая сталь, хладостойкая легированная сталь. Другие материалы доступны по запросу
Привод: пневматический — поршневой одностороннего и двойного действия; электрический; ручной
Затвор: металл по металлу, полимерное уплотнение
Герметичность: классы IV, V, VI ANSI/FCI 70−2−2006, опция — класс A по ГОСТ 9544–2015/EN 12266−1
Основные опции: криогенное исполнение, рубашка обогрева, другие опции по запросу.
Сегментные клапаны c V-образным вырезом предназначены для установки в качестве запорно-регулирующих устройств на технологических линиях химической, нефтехимической, нефтяной, нефтеперерабатывающей, газовой и других отраслей промышленности
Номинальный диаметр: DN 25−300 (от 1″ до 12″)
Присоединение: фланцевое, под приварку
Номинальное давление: PN 16−40 (ANSI 150−300)
Рабочая температура: от -196°С до +400°С
Материал корпуса: углеродистая сталь, нержавеющая сталь, хладостойкая легированная сталь. Другие материалы доступны по запросу
Привод: пневматический — поршневой одностороннего и двойного действия; электрический; ручной
Затвор: металл по металлу, полимерное уплотнение
Герметичность: классы IV, V, VI ANSI/FCI 70−2−2006, опция — класс A по ГОСТ 9544–2015/EN 12266−1
Основные опции: криогенное исполнение, рубашка обогрева, другие опции по запросу.
Сегментные клапаны c V-образным вырезом предназначены для установки в качестве запорно-регулирующих устройств на технологических линиях химической, нефтехимической, нефтяной, нефтеперерабатывающей, газовой и других отраслей промышленности
Клапан сегментный с двойным эксцентриситетом Т-СВ1
Назначение: запорно-регулирующая арматура
Номинальный диаметр: DN 25−400 (от 1″ до 16″)
Присоединение: фланцевое, под приварку
Номинальное давление: PN 16−40 (ANSI 150−300)
Рабочая температура: от -196°С до +400°С
Материал корпуса: углеродистая сталь, нержавеющая сталь, хладостойкая легированная сталь. Другие материалы доступны по запросу
Привод: пневматический — поршневой одностороннего и двойного действия, электрический, ручной
Затвор: металл по металлу, полимерное уплотнение
Герметичность: классы IV, V, VI ANSI/FCI 70−2−2006, опция — класс A по ГОСТ 9544–2015/EN 12266−1
Основные опции: криогенное исполнение, рубашка обогрева, другие опции по запросу.
Сегментные эксцентриковые краны предназначены для установки в качестве запорно-регулирующих устройств на технологических линиях химической, нефтехимической, нефтяной, нефтеперерабатывающей, газовой и других отраслей промышленности.
Номинальный диаметр: DN 25−400 (от 1″ до 16″)
Присоединение: фланцевое, под приварку
Номинальное давление: PN 16−40 (ANSI 150−300)
Рабочая температура: от -196°С до +400°С
Материал корпуса: углеродистая сталь, нержавеющая сталь, хладостойкая легированная сталь. Другие материалы доступны по запросу
Привод: пневматический — поршневой одностороннего и двойного действия, электрический, ручной
Затвор: металл по металлу, полимерное уплотнение
Герметичность: классы IV, V, VI ANSI/FCI 70−2−2006, опция — класс A по ГОСТ 9544–2015/EN 12266−1
Основные опции: криогенное исполнение, рубашка обогрева, другие опции по запросу.
Сегментные эксцентриковые краны предназначены для установки в качестве запорно-регулирующих устройств на технологических линиях химической, нефтехимической, нефтяной, нефтеперерабатывающей, газовой и других отраслей промышленности.

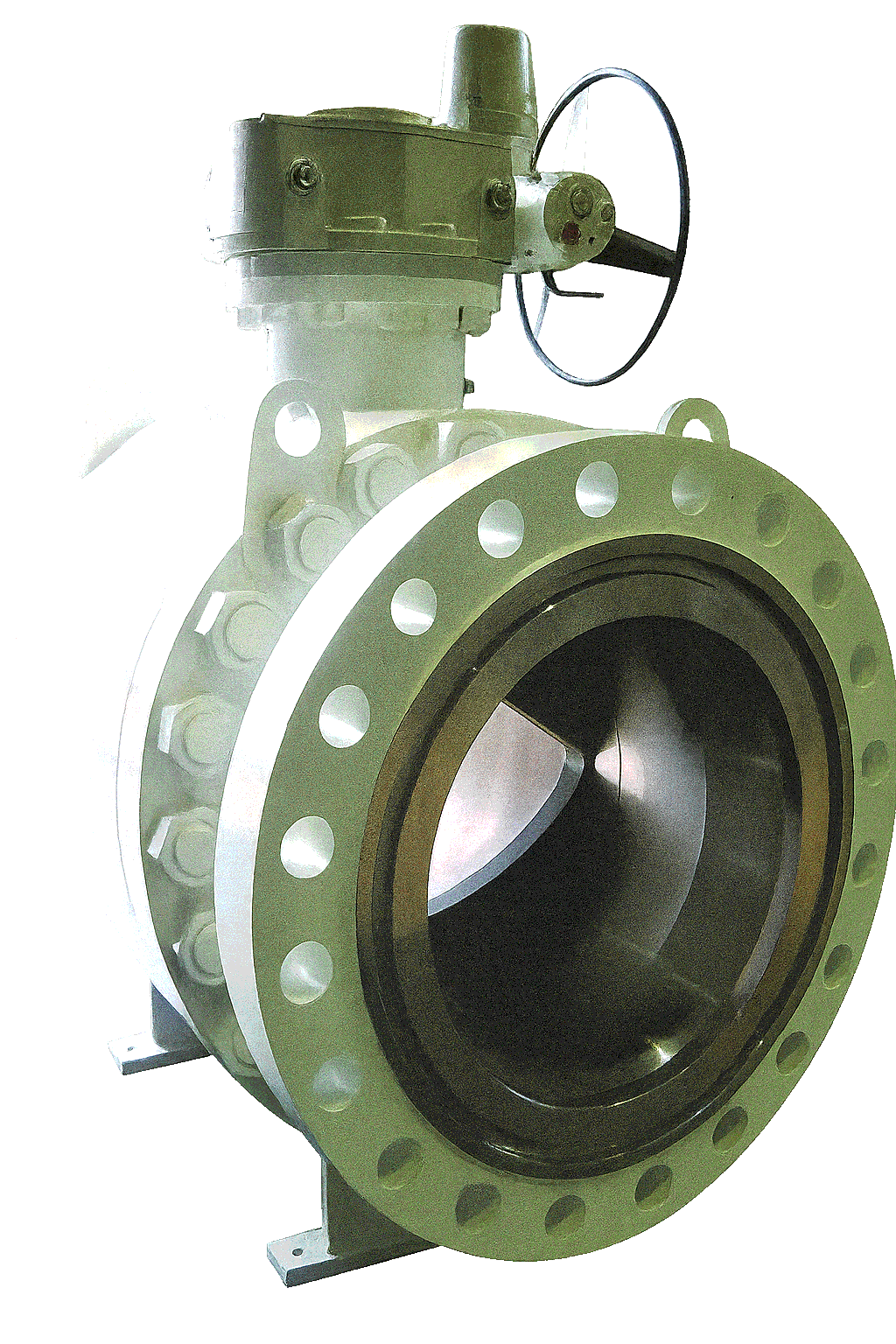

Кран шаровой регулирующий ЕСВ 54/55/56
Изготовление и поставка: по ТУ 3742−009−79900391−2014 и СТО Газпром 2−4.1−212−2008.
Условный диаметр: DN 50−1000.
Номинальное давление: PN 16−420 (ANSI 150−2500).
Рабочая температура: от -60 до +200 °С.
Затвор:
— с перфорированным диском на выходе;
— многоступенчатый;
— с V-образным вырезом шара.
Характеристика: равнопроцентная.
Герметичность в затворе: класс IV, V, VI. Класс A по запросу.
Условный диаметр: DN 50−1000.
Номинальное давление: PN 16−420 (ANSI 150−2500).
Рабочая температура: от -60 до +200 °С.
Затвор:
— с перфорированным диском на выходе;
— многоступенчатый;
— с V-образным вырезом шара.
Характеристика: равнопроцентная.
Герметичность в затворе: класс IV, V, VI. Класс A по запросу.

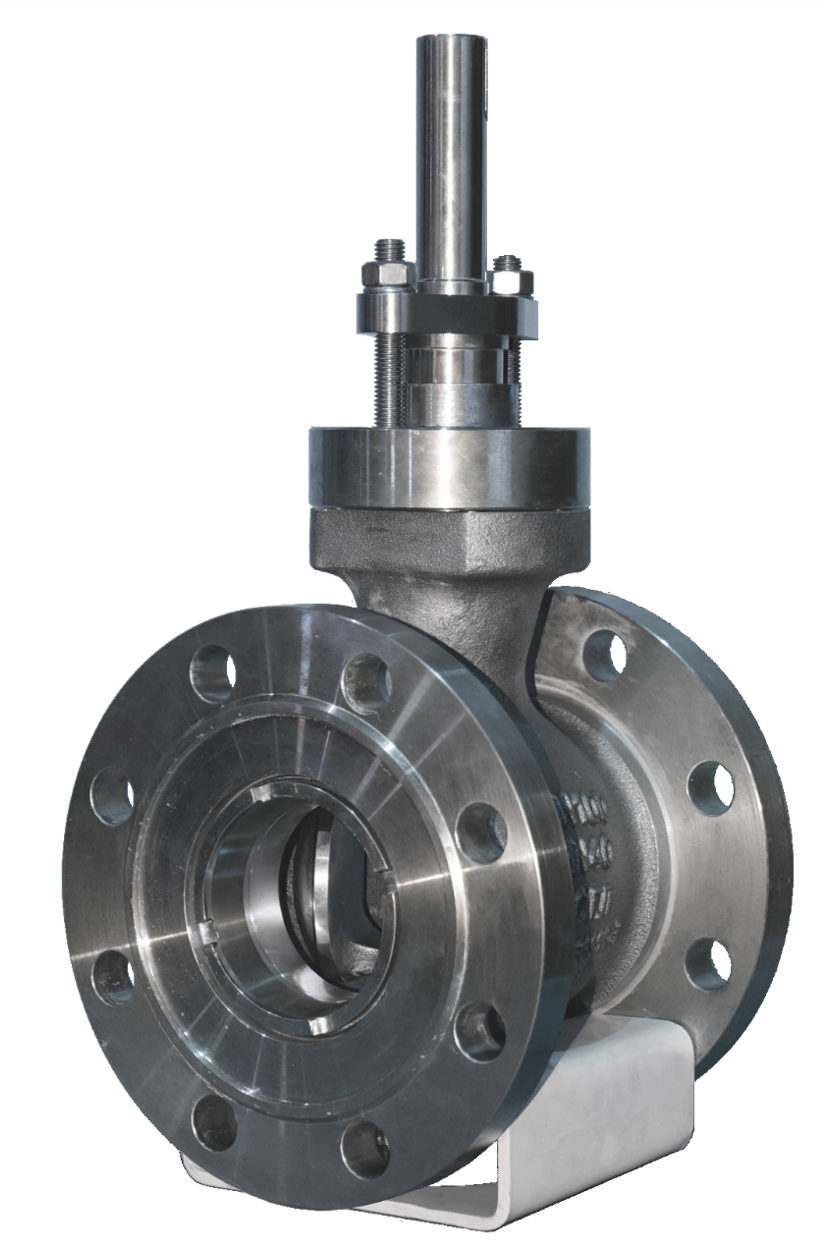

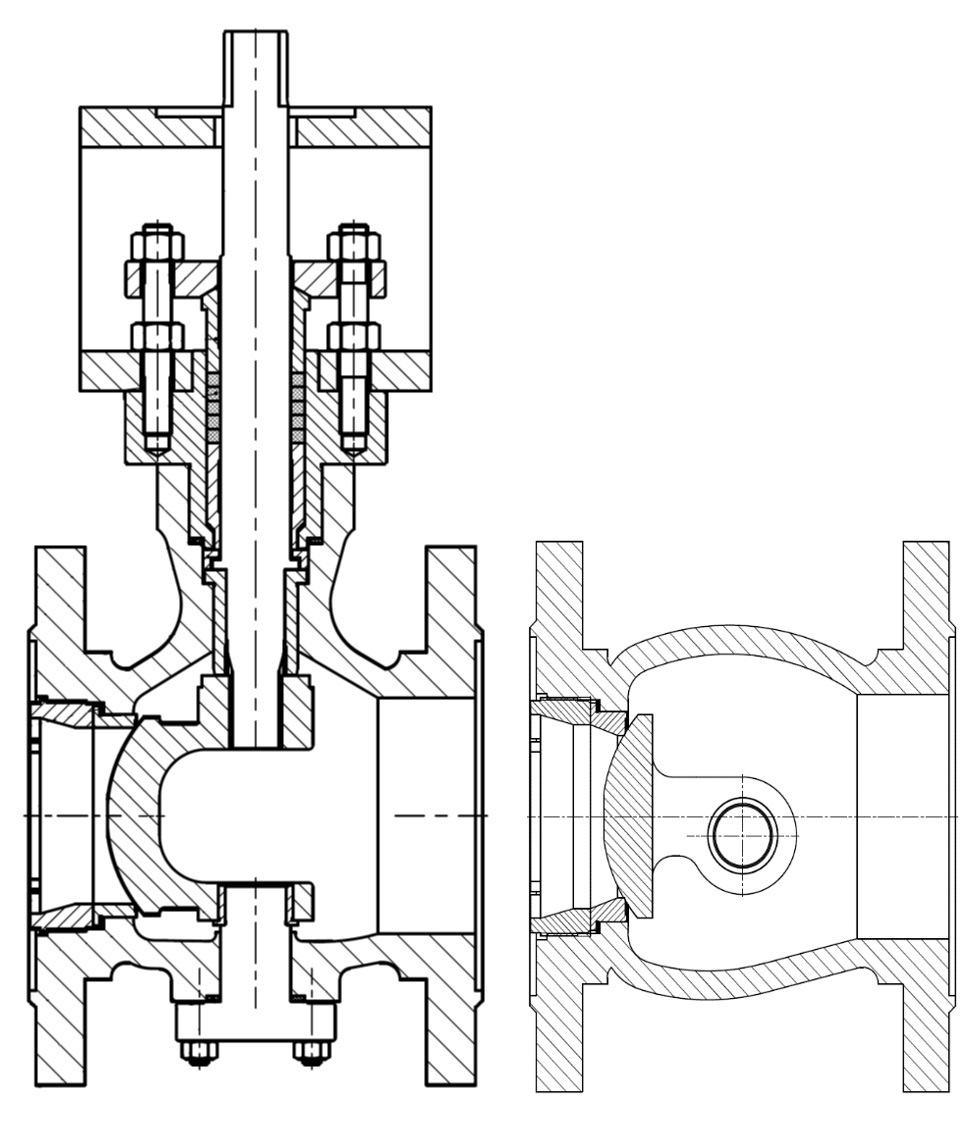

Сегментный запорно-регулирующий клапан T-REX
Назначение: запорно-регулирующая арматура
Номинальный диаметр: от DN 25 до DN 300 мм, далее под запрос.
Присоединение: фланцевое (стяжное опционально)
Номинальное давление: от PN 16 до PN 100
Рабочая температура: от -100 до +400 °С
Характеристика регулирования: линейная или равнопроцентная
Диапазон регулирования: Кvmax/Кvmin – 160:1.
Форма корпуса: проходной, угловой
Материал корпуса: углеродистая сталь, нержавеющая сталь, хладостойкая легированная сталь. Другие материалы доступны по запросу.
Привод: пневматический — пружинно-мембранный, поршневой одностороннего и двойного действия; электрический, гидравлический, ручной.
Затвор:
• Уплотнения: металлическое или «мягкое» (фторопласт);
• Пропускная характеристика: линейная или равнопроцентная (обеспечивается позиционером);
• Герметичность в затворе согласно ГОСТ 9544-2015: класс IV (другие классы - опционально)
Герметичность: Класс IV (V, VI)* ГОСТ 9544-2015
Специальные исполнения: стойкое к сероводороду, с присоединением под приварку к трубопроводу, исполнение со стяжным присоединением, с рубашкой обогрева, с полным или предварительным обезжириванием для работы на кислороде, с удлиненным валом при низких или высоких температурах, из коррозионно-стойких материалов, включая хастеллой, дуплексные стали, титан, бронзу и другие по заказу.
Назначение и область применения: Сегментные регулирующие клапаны серии Т-REX предназначены для использования в качестве запорно-регулирующей или отсечной арматуры на трубопроводах предприятий различных отраслей промышленности. Клапаны могут использоваться на любых жидких или газообразных рабочих средах, например целлюлозной массе, щелоках, пару, нейтральных к материалам деталей, соприкасающихся со средой.
Номинальный диаметр: от DN 25 до DN 300 мм, далее под запрос.
Присоединение: фланцевое (стяжное опционально)
Номинальное давление: от PN 16 до PN 100
Рабочая температура: от -100 до +400 °С
Характеристика регулирования: линейная или равнопроцентная
Диапазон регулирования: Кvmax/Кvmin – 160:1.
Форма корпуса: проходной, угловой
Материал корпуса: углеродистая сталь, нержавеющая сталь, хладостойкая легированная сталь. Другие материалы доступны по запросу.
Привод: пневматический — пружинно-мембранный, поршневой одностороннего и двойного действия; электрический, гидравлический, ручной.
Затвор:
• Уплотнения: металлическое или «мягкое» (фторопласт);
• Пропускная характеристика: линейная или равнопроцентная (обеспечивается позиционером);
• Герметичность в затворе согласно ГОСТ 9544-2015: класс IV (другие классы - опционально)
Герметичность: Класс IV (V, VI)* ГОСТ 9544-2015
Специальные исполнения: стойкое к сероводороду, с присоединением под приварку к трубопроводу, исполнение со стяжным присоединением, с рубашкой обогрева, с полным или предварительным обезжириванием для работы на кислороде, с удлиненным валом при низких или высоких температурах, из коррозионно-стойких материалов, включая хастеллой, дуплексные стали, титан, бронзу и другие по заказу.
Назначение и область применения: Сегментные регулирующие клапаны серии Т-REX предназначены для использования в качестве запорно-регулирующей или отсечной арматуры на трубопроводах предприятий различных отраслей промышленности. Клапаны могут использоваться на любых жидких или газообразных рабочих средах, например целлюлозной массе, щелоках, пару, нейтральных к материалам деталей, соприкасающихся со средой.
